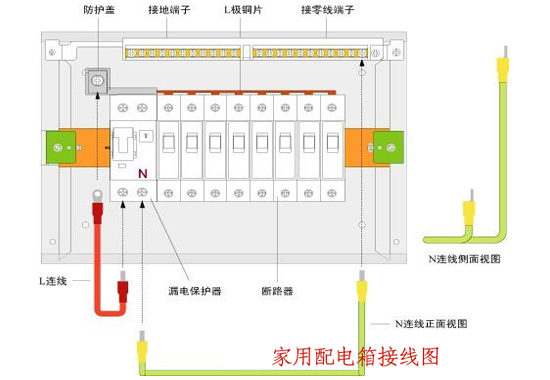

配電箱中三相五線制的特點

配電箱中三相五線制包括三相電力的三相線（a、b、c線）、中性線（N線）和地線（PE線）。中心線（N線）是零線。當三相負載對稱時，流入三相線中性線的電流矢量和為零，但對于單相，電流不為零。當三相負載不對稱時，中性線的電流矢量和不為零，這將產生對地電壓。

三相五線制系統的特性如下：

1、系統正常運行時，專用保護線上無電流，但工作零線上有不平衡電流。PE線對地無電壓，電氣設備金屬外殼的中性點保護接至專用保護線PE，安全可靠。

2、工作零線僅用作單相照明負載電路。

3、專用保護線PE不得斷開或進入漏電開關。

4、正線采用漏電保護器。工作零線不應重復接地，PE線應重復接地，但不通過漏電保護器。因此，也可在TN-S系統的供電干線上安裝漏電保護器。

5、TN-S型供電系統安全可靠，適用于工業、民用建筑等低壓供電系統。
